Actualizacion de diagrama

Como comenté anteriormente he tenido que sustituir algunos componentes del diagrama electrico de la placa que gestiona los motores. Entre otras cosas he tenido que suprimir el l293 por no tener un mínimo de soporte al amperaje y he insertado un 7408 (puertas and) para poder aplicar las señales al puente en H.

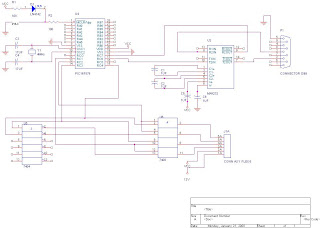

Aquí tenéis la nueva versión del diagrama:

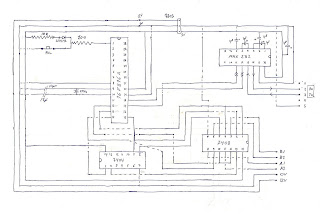

Aquí os ponga también el diseño que he creado para soldar en una placa virgen:
Bueno ahora queda soldar los componentes y hacer las pruebas. Algo ya tengo soldado pero estoy teniendo algunos problemas de inductancia que explicaré en el próximo post.
